Motherboard publié il y a 33 ans:

025K2 c) 1993 Soyo

Fabriquée par le géant taïwanais SOYO Computer en 1993, la SY-025K2 est une carte mère à facteur de forme Baby AT classique conçue pour l'architecture Intel 486. Cette carte représente l’ère de la transition définitive du calcul 486, s’appuyant fortement sur la norme VESA Local Bus (VLB) – une extension de bus à grande vitesse conçue pour contourner les goulots d’étranglement de la bande passante du bus ISA vieillissant sous Windows 3.1 et les premiers jeux 3D cartographiés comme Doom.

La carte principale dispose d'un socket CPU central extensible (allant de Socket 2 à Socket 3 en fonction de la révision de fabrication) capable d'accueillir l'ensemble du spectre de 486 silicium: des puces d'entrée de gamme Intel 486SX aux processeurs haut de gamme 486DX2-66 et DX4, ainsi que des clones alternatifs d'AMD (Am486) et Cyrix. La gestion de la mémoire est très polyvalente, déployant une configuration de RAM hybride contenant à la fois des emplacements SIMM 30 broches et 72 broches de plus grande capacité, permettant aux constructeurs de mélanger et de faire correspondre des modules de mémoire jusqu'à un total de 64 Mo. L'architecture de cache externe de niveau 2 (L2) est régie par des sockets SRAM physiques, prenant en charge l'expansion du cache de 64 Ko à 256 Ko pour réduire considérablement la latence du processeur.

La capacité d'extension est incroyablement robuste, offrant 7 emplacements ISA 16 bits standard, dont 3 avec les extensions physiques en ligne VLB (distinguées par les connecteurs de carte auxiliaires marron positionnés directement derrière les emplacements ISA). La synchronisation du système, le routage de la mémoire et la synchronisation du bus sont gérés par un chipset hautement fiable et précis, le plus souvent fourni par OPTi ou UMC.

- TRIVIA -

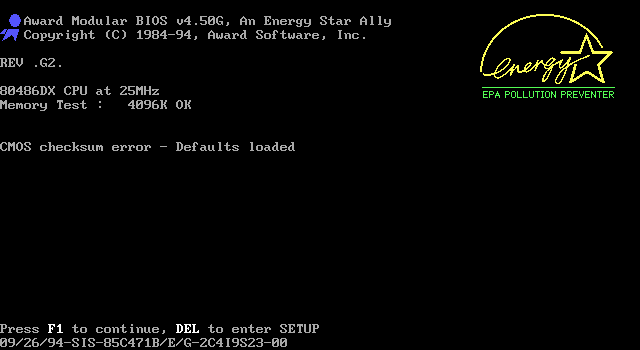

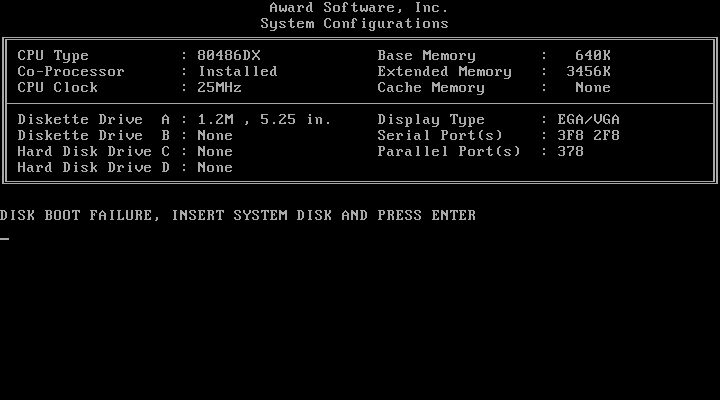

Le binaire partagé BIOS (25JKL Family) : SOYO a rationalisé ses frais généraux d'ingénierie et de production en partageant un noyau logiciel unifié sur toute une famille de 486 cartes mères étroitement liées. Le SY-025K2 partage son architecture sous-jacente exacte du BIOS Award et son image binaire avec ses cartes sœurs, les 025J2 et 025L2. La mise à jour officielle absolue et la plus stable pour cette chaîne de microcode est la Rev. G2 BIOS (daté du 26 septembre 1994), très recherché par les restaurateurs de rétro-matériel aujourd'hui, car il ajoute des mises à jour logiques cruciales pour les disques durs IDE plus volumineux et les processeurs AMD de modèle tardif.

La bombe à retardement "Batterie Barrel": Dans la mode typique du début des années 90, le 025K2 est expédié de l'usine avec une batterie rechargeable Nickel-Cadmium (NiCd) en forme de tonneau de 3,6 V soudée directement à la carte mère pour maintenir les paramètres de l'horloge en temps réel (RTC) et CMOS. Au fil des décennies, ces batteries sont connues pour dégazer et fuir une croûte alcaline très corrosive et bleu-vert. Cette réaction chimique ronge les traces de la carte mère en cuivre à proximité, détruisant complètement les lignes du contrôleur de clavier et les broches ISA à proximité, à moins qu'elles ne soient dessoudées et remplacées par un porte-cellule au lithium CR2032 protégé par diode moderne.

Le Piège Jumper PQFP : Situé juste à côté de la prise ZIF primaire, la carte dispose de plots de soudure montés en surface destinés à accueillir une puce PQFP plate-pack 486SX montée en surface, directement de l'usine. Si un utilisateur essaie de mettre à niveau le système en insérant un processeur PGA standard (comme un DX2-66) dans la prise principale, la carte mère restera complètement morte au démarrage à moins que le cavalier physique étiqueté "PQFP-Enable" ne soit retourné manuellement pour isoler les pads de surface. Le laisser dans la mauvaise position emprisonne le processeur principal dans un état RESET matériel permanent.

La charge électrique fragile du bus VLB : les 3 slots VESA du bus local 025K2 s'exécutent directement sur le bus système non tamponné du processeur 486 à pleine vitesse d'horloge (généralement 33 MHz). Bien que cela ait fourni des vitesses de carte graphique inégalées pour l'époque, cela s'est accompagné d'une prise sévère: la signalisation électrique pouvait facilement se dégrader. Le fait de remplir les 3 emplacements VLB simultanément avec de longues cartes d'extension (par exemple, vidéo, contrôleur IDE et carte SCSI) a presque toujours causé de graves problèmes de synchronisation de synchronisation et des pannes de système aléatoires, obligeant les utilisateurs à laisser le troisième emplacement vide pour la stabilité.
